Petrokimya & Enerji Santralleri
Yüksek kapasiteli tesislerde buhar–kondens, enerji geri kazanımı. Ekin Endüstriyel bu alanda sektörün önde gelen tedarikçilerindendir.
- Petrokimya tesisleri
- Enerji santralleri
- Buhar kondensasyonu
Serisi
Yüksek Basınç ve Sıcaklıkta Güvenilir Isı Transferi

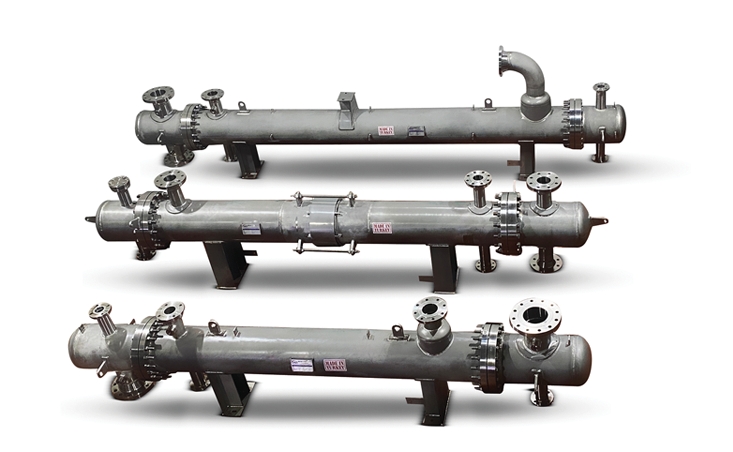

Isı transferini borular yardımıyla sağlayan eşanjör türüdür. Sıvı veya gazların birbirine temas etmeden ısı transferini mümkün kılar. Dayanıklı, verimli ve prosese özel dizayn imkanı sunar. Metal endüstrileri, kimya, enerji, denizcilik gibi ağır sanayilerde kullanılır.

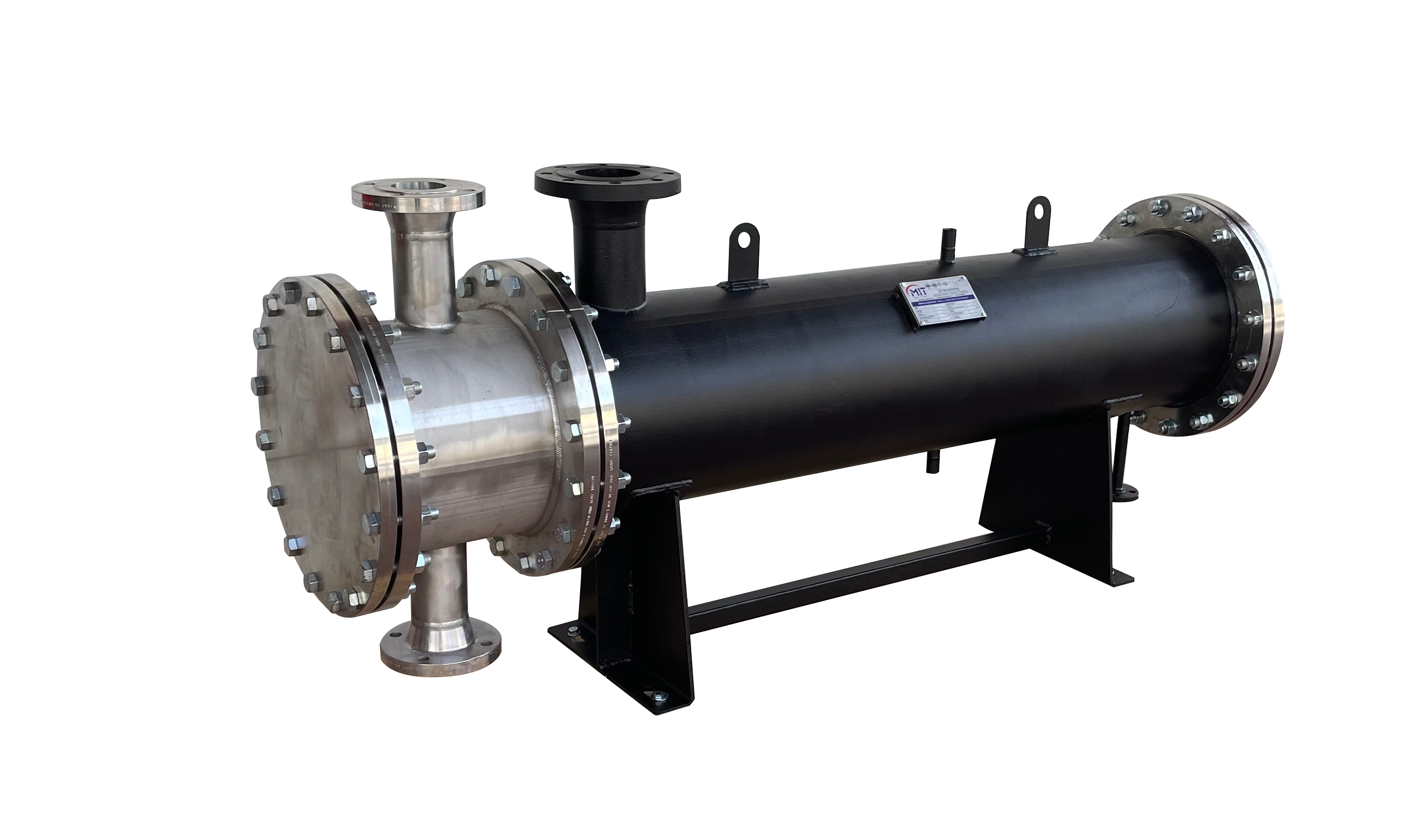

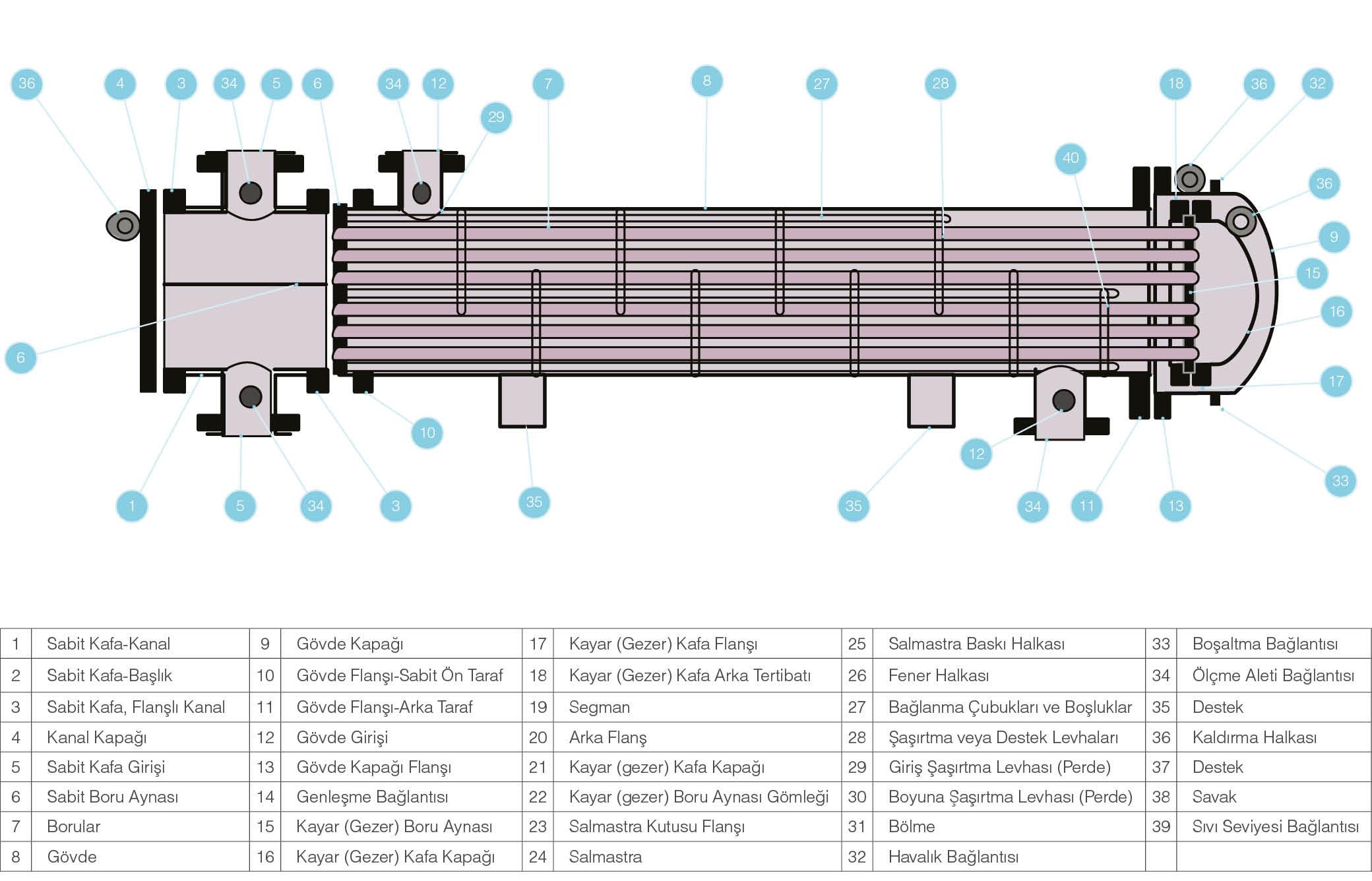

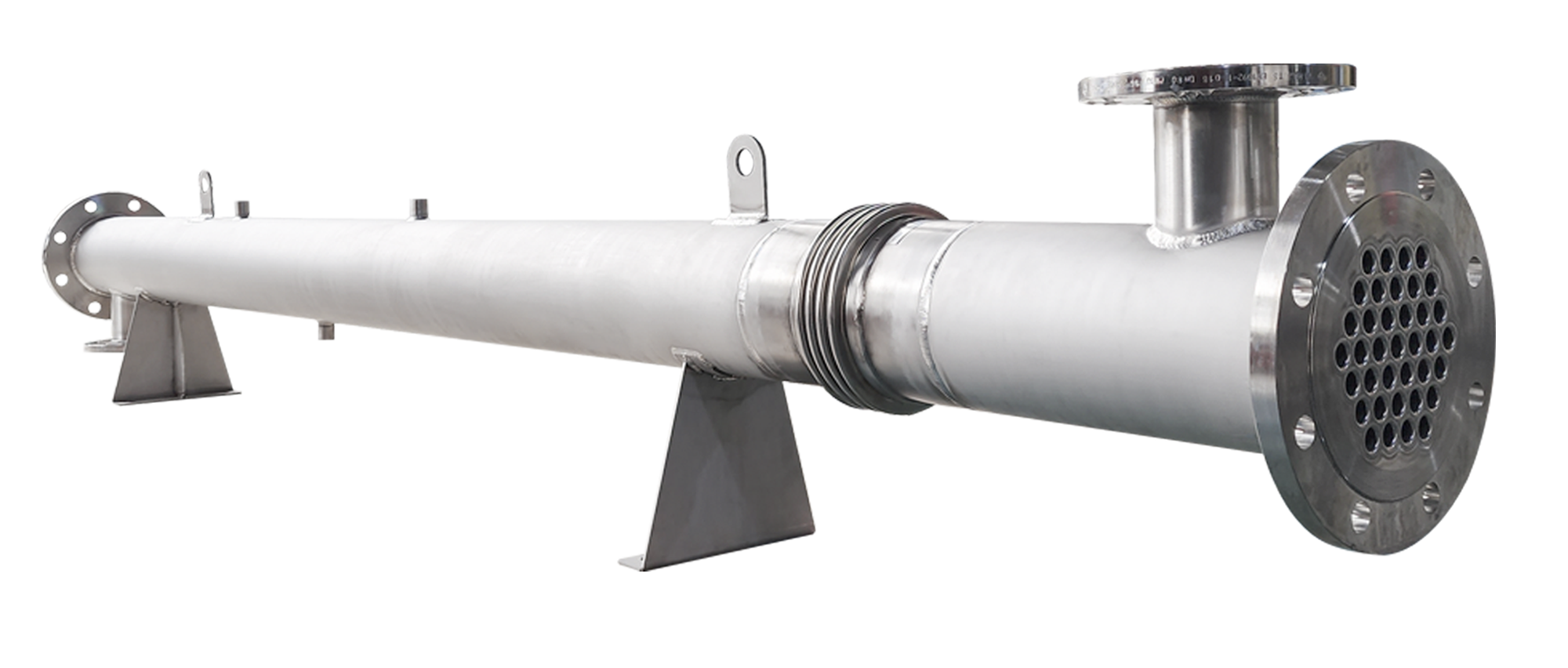

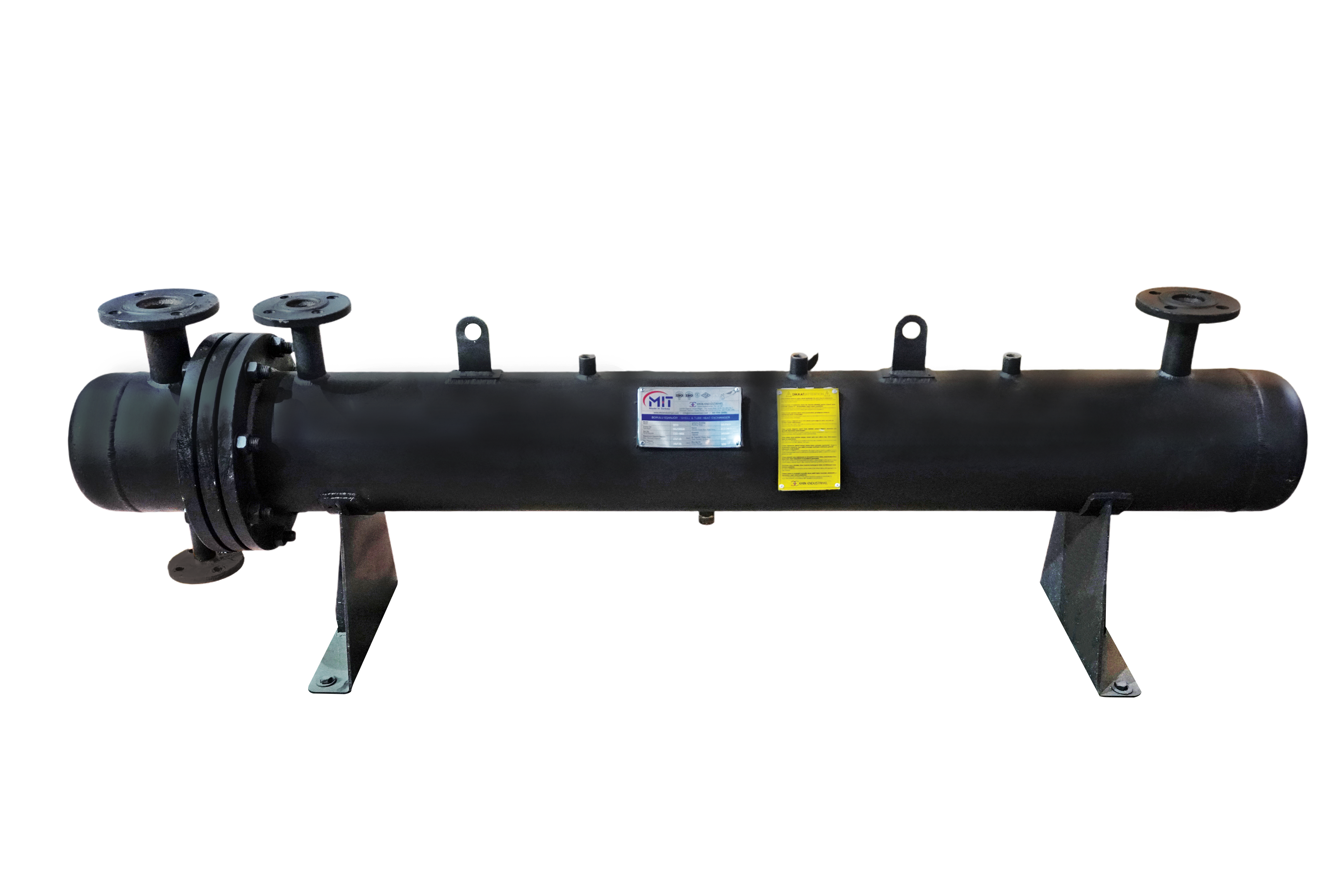

Borulu ısı eşanjörü, iki farklı sıcaklıktaki akışkanlar arasında ısı transferi sağlayan bir cihazdır. Temel olarak, bir dizi borudan ve bu boruları çevreleyen bir kabuktan oluşur. Bir akışkan borular içinden, diğeri ise kabuk tarafından oluşturulan alandan geçer. Bu yapı, akışkanlar arasında doğrudan temas olmaksızın ısı alışverişini mümkün kılar.
Borulu eşanjörlerin ısı ve basınç dayanıklılığının yanı sıra bir diğer önemli avantajı ise çeşitli proseslerde kullanılabilecek çeşitlilikte alt türleri olmasıdır. Gövde, iç boru ve gerekli durumlarda perdelerden oluşan borulu tip ısı eşanjörleri uygulamaya göre yatay ve dikey üretilebilir. Bu da borulu eşanjörlerin farklı ortamlara uyumlu olmasını sağlayan bir diğer avantajıdır.
Borulu ısı eşanjörleri, tüm proseslerde kullanılabilecek şekilde ihtiyaca göre özelleştirilebilen bir ısı değiştirici sınıfıdır. Prosesin detayları öğrenilip, bu detaylara göre ihtiyaçlar belirlendikten sonra, o prosese özel borulu eşanjör konusunda uzman makine mühendisleri tarafından tasarlanır.
İmalat resimleri onaylanan her bir eşanjör sadece tasarlandığı prosese özel ve genellikle bir benzeri daha olmayan eşanjörlerdir. Eşanjörler imal edildikten sonra talebe göre izole edilerek dışarıya olan ısı kayıplarının minimuma indirilmesi sağlanabilir. Borulu eşanjör imalatında herhangi bir kapasite sınırı bulunmaz.
Petrokimya Tesisleri, Enerji Santralleri gibi yüksek kapasitelerin gerektiği tesislerin tedarikini sağlamakta olan Ekin Endüstriyel, bu konudaki tecrübesi ile sektörün önde gelen firmalarındandır.

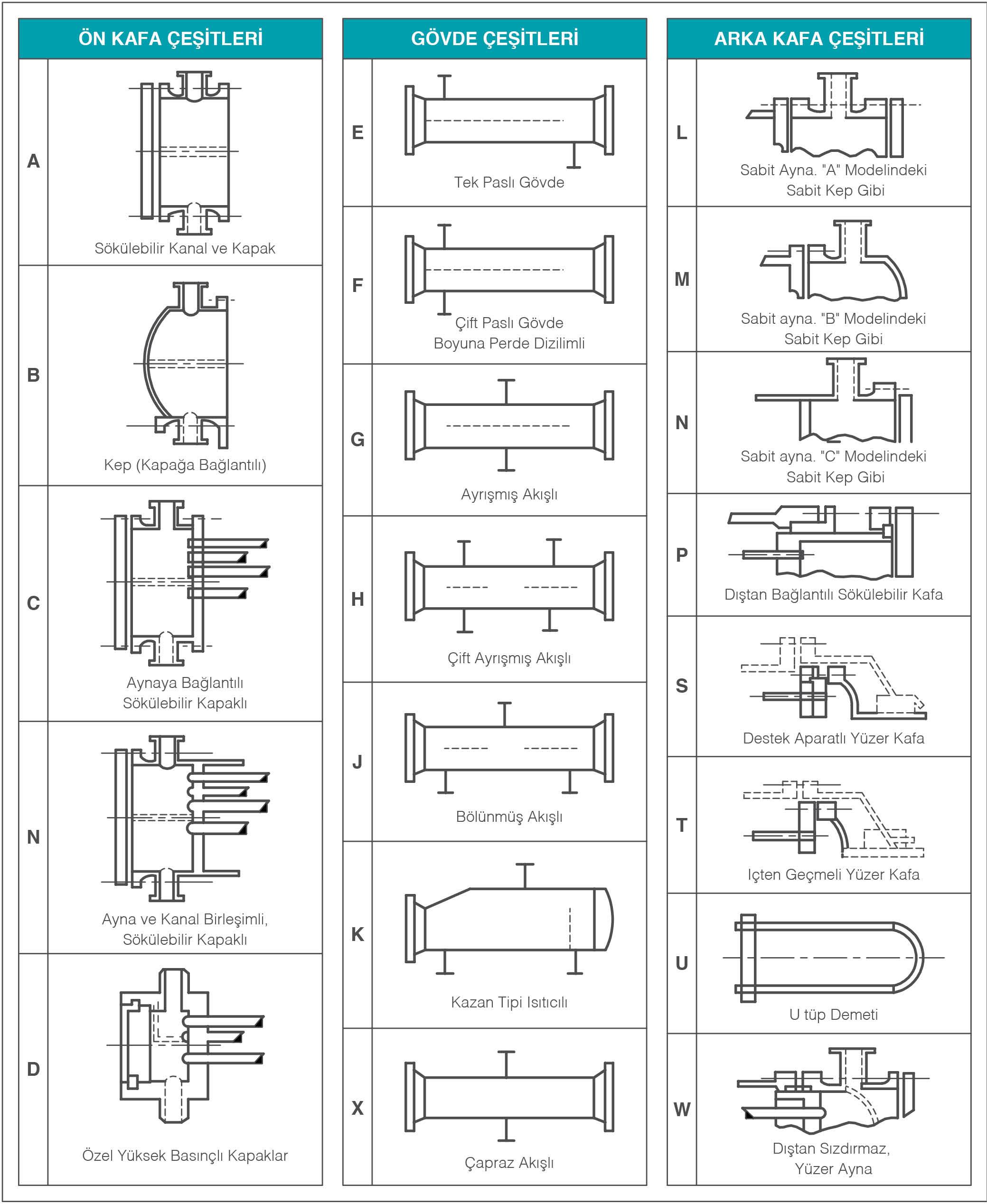

Proses ihtiyacına göre sabit boru levhalı, U-borulu veya yüzer başlıklı seçenekler; baffle (perde) yerleşimi; yatay/dikey montaj.
| Gövde Malzemesi | ST37 / ST35.8 |
|---|---|
| Tüp Malzemesi | AISI 304 / 316(L) / Bakır / Titanyum |
| Standartlar | ASME Sec. VIII-1, PED, TEMA |
| Test | 1,5x çalışma basıncı, 72 saat hidrostatik |
| Özellik | Değer |
|---|---|
| İç Boru | Yivli bakır, Ø16mm, 1,2mm et |
| Dış Boru | ST 35.8 |
| Kapaklar | Döküm |
| Maks. Sıcaklık | 140°C |
| Maks. Basınç | 9 Bar |
| Kapasite | 18.100 – 371.000 kcal/h (24 model) |
| Özellik | Değer |
|---|---|
| İç Boru | Bakır, Ø9,52mm, 0,6mm et |
| Dış Boru | ST 35.8 |
| Kapaklar | Döküm |
| Maks. Sıcaklık | 120°C |
| Maks. Basınç | 6 Bar |
| Kapasite | 60 – 1200 lt/dk (9 model) |
| Kapasite Aralığı | 15 kW – 1750 kW |
|---|---|
| Gövde / Tüp | AISI 316L veya Titanyum |
| Maks. Sıcaklık | 205°C |
| Maks. Basınç | 1,3 MPa |
| Verim Katsayısı | 10000 W/m² °C |
| Standart | ASME VIII-1 |
| Gövde / Kabuk | ST37, ST35.8 |
|---|---|
| Tüpler | AISI 304, AISI 316, Bakır, Titanyum, Bafon |
| Hijyenik Sıcaklık | 350°C'ye kadar |
| Sertifikalar | CE, TSE, ISO 9001, EAC |
Yüksek kapasiteli tesislerde buhar–kondens, enerji geri kazanımı. Ekin Endüstriyel bu alanda sektörün önde gelen tedarikçilerindendir.
Solar havuz ısıtma veya boylerli havuz sistemleri. 15 kW–1750 kW aralığında spa'dan olimpik havuza. Klor ve kimyasallar sistemden ayrı tutulur.

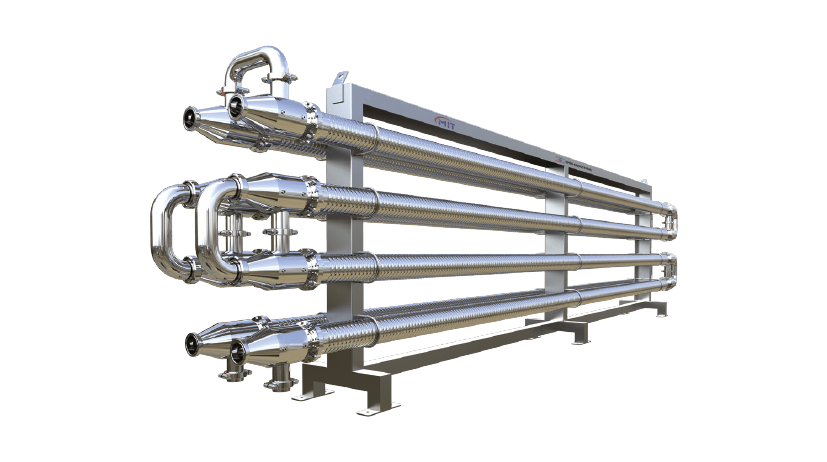

350°C'ye kadar sıcaklık, CIP/SIP uyumlu. Plakalı eşanjör contaları dayanamayan yüksek basınç/sıcaklık uygulamalarında tercih edilir.

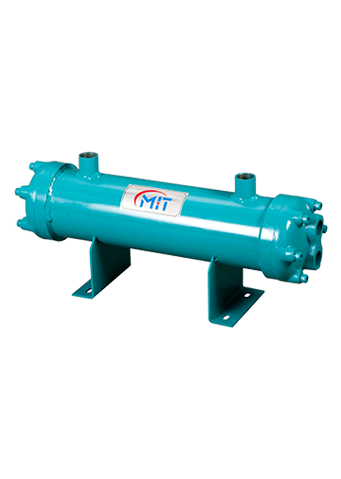

BYS ve MOR serisi. Hidrolik yağ, makine yağı soğutma. 18.100–371.000 kcal/h (BYS) veya 60–1200 lt/dk (MOR) kapasite aralığı.
Metal endüstrisi, gemi motor soğutma, tuzlu su uygulamaları. Yüksek fouling riski ve mekanik temizlik ihtiyacında borulu eşanjör tercih edilir.
Isı pompaları, buhar–kondens, atık ısı geri kazanımı. Büyük kapasite ve yüksek basınç gerektiren HVAC uygulamalarında.
Borulu ısı eşanjörleri hakkında en çok merak edilen konulara cevaplar.
Boru demeti–gövde yapısında, akışkanların karışmadan ısı alışverişi yaptığı eşanjör tipidir. Yüksek sıcaklık/basınç, kirlenme (fouling) riski, mekanik temizlik ihtiyacı veya çok büyük kapasite gereken proseslerde plakalı tiplere göre daha uygundur.
Petrokimya, enerji santralleri, metal/denizcilik, kimya, HVAC, buhar–kondens, enerji geri kazanımı, havuz ısıtma ve yağ soğutma. Gıda/ilaç gibi hijyenik proseslerde (CIP/SIP uyumlu tasarım ile) 350°C'ye kadar çözümler mümkündür; havuz uygulamalarında 15–1750 kW aralığında modeller sunuyoruz.
Proses akışkanları, sıcaklık–basınç, su/kimya analizi ve izinli Δp'ye göre sabit boru levhalı, U-borulu, yüzer başlıklı seçenekler; baffle (perde) yerleşimi; yatay/dikey montaj belirlenir. Malzeme tipik olarak ST37/ST35.8 (gövde), AISI 304/316(L), bakır/titanyum (tüpler) arasından korozyon ve mekanik gereksinime göre seçilir.
Model ve prosese bağlıdır; Ekin Endüstriyel'de her eşanjör, sevkten önce normal çalışma basıncının 1,5 katında 72 saat hidrostatik testten geçirilir. Proje gereğine göre ASME Sec. VIII-1, PED, TEMA gibi standartlara uygunluk ve malzeme/kaynak sertifikaları sağlanır.
Girişte strainer/filtre kullanımı önerilir. Kirlenmeye göre mekanik fırçalama (tüp içi) veya kimyasal temizlik (CIP) uygulanır. Periyodik olarak Δp artışı, debi/çıkış sıcaklığı düşüşü, vibrasyon gibi erken uyarılar izlenmelidir; gerektiğinde izolasyon yenilenir.
Her iki taraftaki akışkan türü, debi(ler) veya ısı yükü, giriş/çıkış sıcaklıkları, izin verilen Δp, su/kimyasal analizi, malzeme/standart tercihi (ASME/PED), montaj yönü (yatay/dikey), izolasyon ihtiyacı ve özel şartlar (CIP/SIP, yer kısıtı).
Borulu eşanjörde bir akışkan borular içinden, diğeri kabuk tarafından oluşturulan alandan geçer. Akışkanlar doğrudan temasa geçmez; boru duvarları aracılığıyla ısı bir akışkandan diğerine aktarılır.
Karşı akış veya eş akış düzenlemeleri ile proses ihtiyacına göre en yüksek verimlilik sağlanır. Yüksek basınç ve sıcaklık koşullarında güvenilir çalışma.
Borulu eşanjörler, tüm proseslerde kullanılabilecek şekilde ihtiyaca göre özelleştirilebilir. Proses detayları öğrenilip ihtiyaçlar belirlendikten sonra uzman mühendisler tarafından tasarlanır.
İmalat resimleri onaylanan her eşanjör sadece tasarlandığı prosese özeldir. Seri veya paralel bağlanarak kapasite artırılabilir. Kapasite sınırı yoktur.
Proses ihtiyaçlarına göre ST37, ST35.8, AISI 304, AISI 316, Bakır, Titanyum veya Bafon kullanılır. Havuz eşanjörlerinde AISI 316L veya titanyum ile klor ve tuz direnci sağlanır.
Her eşanjör sevkten önce normal çalışma basıncının 1,5 katında 72 saat hidrostatik testten geçirilir. ASME VIII-1, PED, TEMA standartlarına uygunluk.
